Баки-накопители
Доступно под брендом

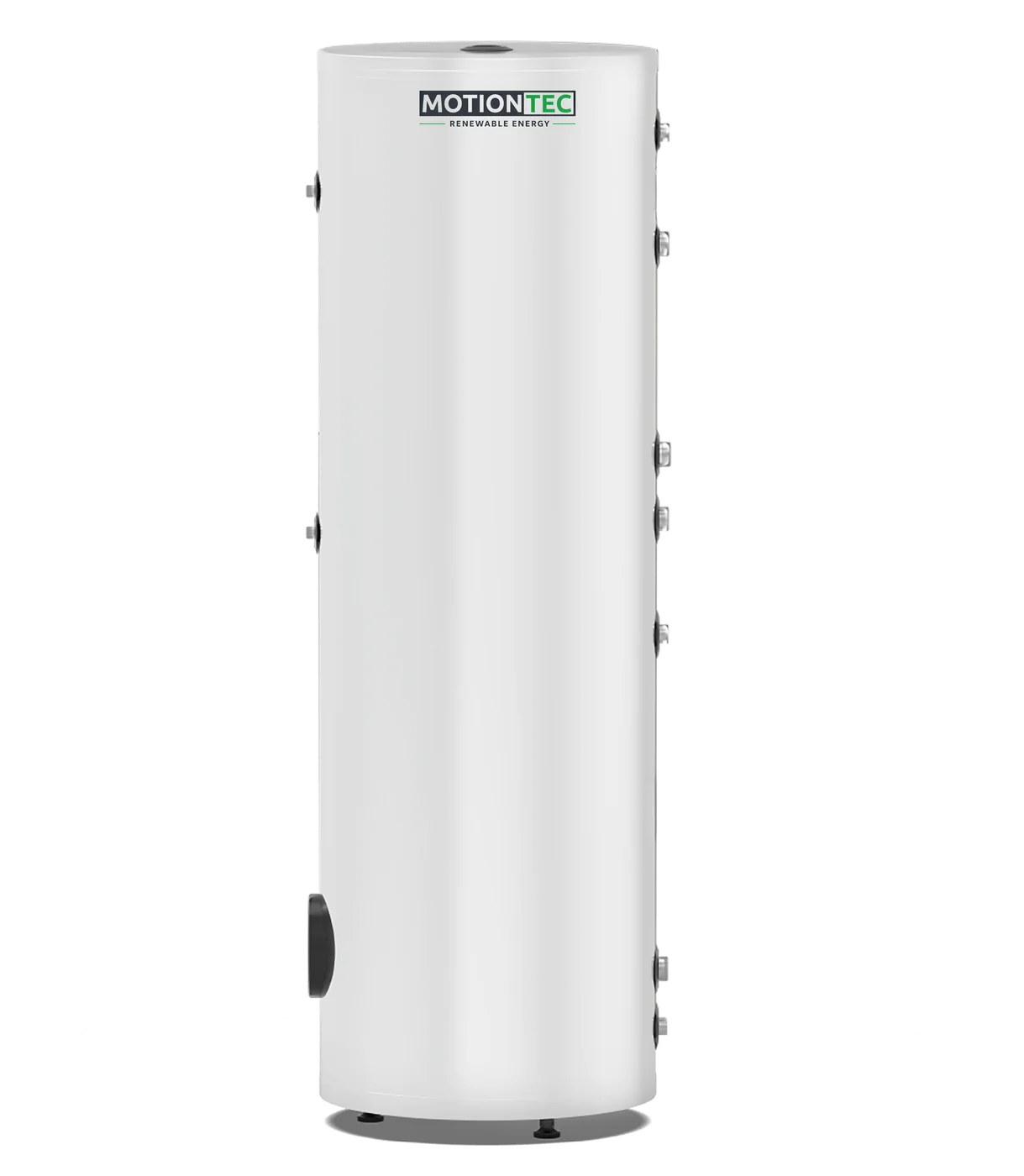

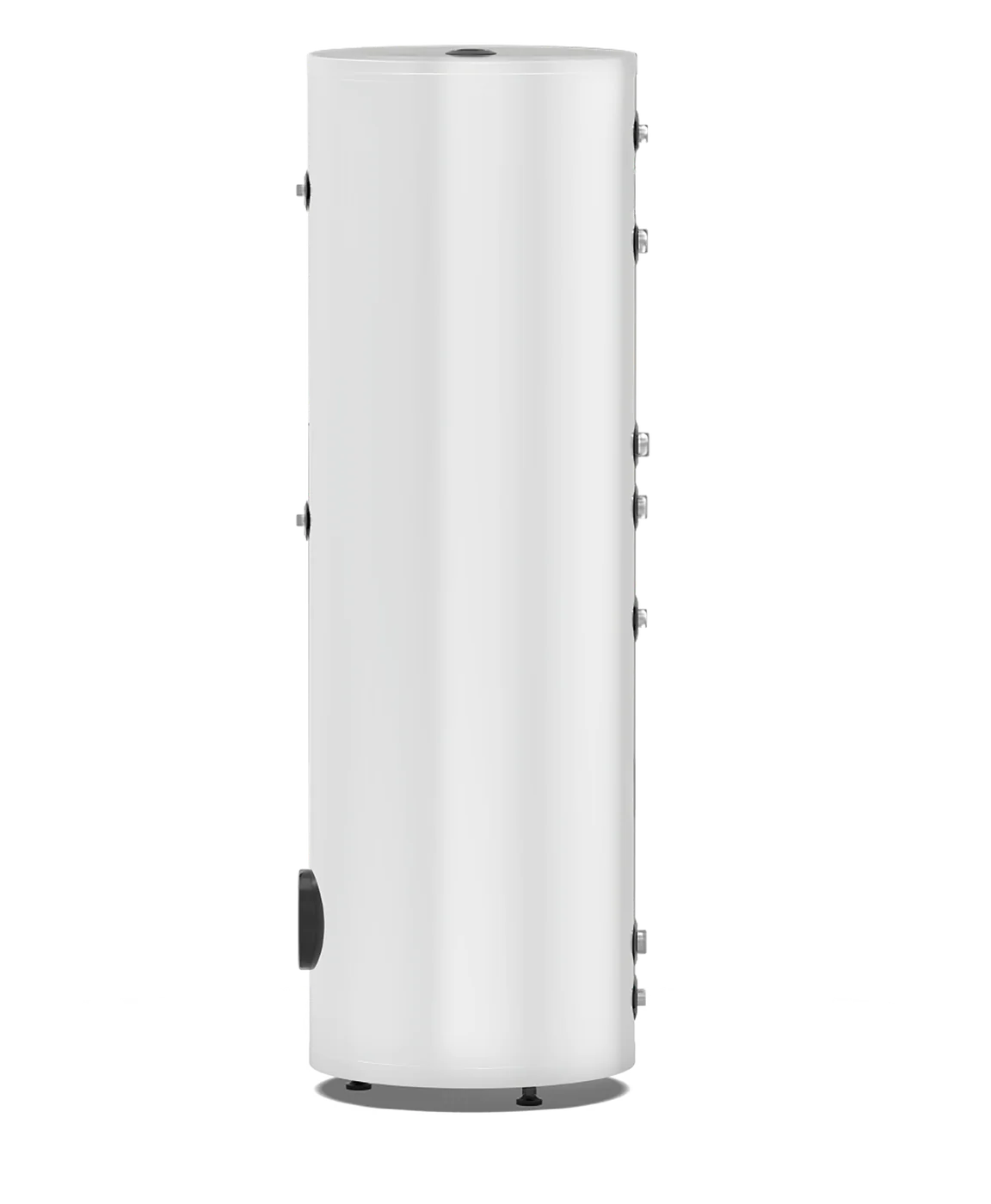

Эмалированный TSE-VD
Эмалированный бак с двумя змеевиками для солнечных коллекторов и второго источника
Объёмы160 – 500 л
ПокрытиеЭмаль 200 – 400 мкм
Змеевики2 (солнечный + котёл)
СтандартDIN 4753/3
Сообщите нам требования вашего проекта, и мы ответим с ценами и сроками поставки.
Обзор
Эмалированный TSE-VD — версия эмалированной линейки с двумя змеевиками: два раздельных теплообменника позволяют одному баку одновременно обслуживать два источника тепла — как правило, поле солнечных коллекторов на нижнем змеевике и котёл или тепловой насос на верхнем. Объёмы 160, 200, 300 и 500 литров делают его стандартным выбором для солнечного горячего водоснабжения частных домов и небольших коммерческих зданий.
Площадь змеевиков растёт вместе с объёмом бака: первый теплообменник имеет 0,4–1,3 м², второй — 0,75–2,0 м², каждый рассчитан на 6 бар, поэтому солнечный контур можно рассчитать с запасом для низкотемпературного теплосъёма, а вспомогательный змеевик обеспечивает быстрый догрев. Раздельные присоединения солнечного контура и подающей воды плюс два гнезда для датчиков позволяют дифференциальному контроллеру управлять обоими контурами и поддерживать правильную стратификацию накопителя.
Защита от коррозии выполнена по той же схеме, что и во всей эмалированной линейке: высокотехнологичная эмаль 200–400 мкм в соответствии с DIN 4753/3, производство по TS EN 12897, магниевый анод и универсальный ревизионный фланец. Качественная полиуретановая изоляция 50 мм под оцинкованным листом с порошковой окраской или под искусственной кожей на 500 л удерживает низкие потери в режиме ожидания, а дополнительный электрический ТЭН покрывает периоды без солнца.
Ключевые особенности
- Два независимых эмалированных змеевика для работы от солнца плюс котла или теплового насоса
- Площадь змеевика 1 — 0,4–1,3 м², змеевика 2 — 0,75–2,0 м², оба рассчитаны на 6 бар
- Высокотехнологичная эмаль 200–400 мкм в соответствии с DIN 4753/3
- Изготовлен в соответствии с TS EN 12897
- Магниевый анод и универсальный ревизионный фланец
- Два гнезда для датчиков для стратификации и управления солнечным контуром
- Качественная полиуретановая изоляция 50 мм; 6 бар / 95 °C
- Возможность установки электрического ТЭНа; объёмы 160, 200, 300 и 500 л
Области применения
- Солнечные системы горячего водоснабжения
- Комбинированные установки с солнечными коллекторами и котлом
- Гибридные системы «тепловой насос плюс солнце»
- Горячее водоснабжение частных домов и небольших коммерческих объектов
- Дооснащение существующих котельных систем солнечными коллекторами
Технические характеристики
| Параметр | Эмалированный TSE-VD 160 | Эмалированный TSE-VD 200 | Эмалированный TSE-VD 300 | Эмалированный TSE-VD 500 |
|---|---|---|---|---|
| Код изделия | MA-2310 | MA-2296 | MA-2300 | MA-2311 |
| Масса (кг) | 70 | 92 | 125 | 140 |
| Размеры В×Д (мм) | 1050 × 580 | 1280 × 580 | 1780 × 580 | 1630 × 750 |
| Макс. температура воды в баке (°C) | 95 | 95 | 95 | 95 |
| Макс. рабочее давление (бар) | 6 | 6 | 6 | 6 |
| Материал изоляции | ПУ | ПУ | ПУ | ПУ |
| Толщина изоляции (мм) | 50 | 50 | 50 | 50 |
| Наружный корпус | Оцинкованный лист с порошковой окраской | Оцинкованный лист с порошковой окраской | Оцинкованный лист с порошковой окраской | Искусственная кожа |
| Толщина эмали (мкм) | 200-400 | 200-400 | 200-400 | 200-400 |
| Объём змеевика 1 (л) | 3 | 7 | 8 | 11 |
| Площадь поверхности змеевика 1 (м²) | 0.4 | 0.75 | 1 | 1.3 |
| Объём змеевика 2 (л) | 7 | 8 | 11 | 16 |
| Площадь поверхности змеевика 2 (м²) | 0.75 | 1 | 1.3 | 2 |
| Макс. давление в змеевике (бар) | 6 | 6 | 6 | 6 |
| Подающая вода вход/выход | IG 1" | IG 1" | IG 1" | IG 1" |
| Солнечный контур вход/выход | IG 1" | IG 1" | IG 1" | IG 1" |
| Электрический ТЭН | IG 1 1/4" | IG 1 1/4" | IG 1 1/4" | IG 1 1/4" |
| Водопроводная вода вход/выход | IG 3/4" | IG 3/4" | IG 3/4" | IG 3/4" |
| Рециркуляция | IG 3/4" | IG 3/4" | IG 3/4" | IG 3/4" |
| Анод | IG 1 1/4" | IG 1 1/4" | IG 1 1/4" | IG 1 1/4" |
| Датчик | IG 1/2" | IG 1/2" | IG 1/2" | IG 1/2" |
| Заглушённый патрубок | IG 1 1/4" | IG 1 1/4" | IG 1 1/4" | IG 1 1/4" |
| Ревизионный фланец | Универсальный | Универсальный | Универсальный | Универсальный |
Значения взяты из актуального каталога производителя и могут быть изменены без предварительного уведомления. Перед окончательным проектированием запросите актуальный технический паспорт.
Сертификаты
- DIN 4753/3 (эмалевое покрытие)
- TS EN 12897 (стандарт производства)
- TSE (Турецкий институт стандартов)
